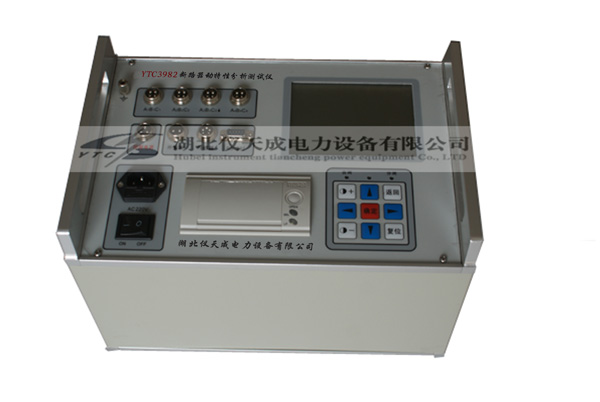

YTC3982斷路器動特性分析儀

專業技術，成熟品質。YTC3982斷路器測試儀抗干擾能力強、內置大功率斷路分合閘電源、可掉電保存多組試驗數據和波形、獨特的速度自定義分析功能、能測速傳感器，體積小巧。該斷路器動特性分析儀安裝簡單，使用方便。

產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀、開關特性測試儀、開關機械特性測試儀。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC3982斷路器動特性分析儀性能
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、合閘電阻：6個斷口合閘電阻的預投時間，預投波形及電阻阻值。
3、重合閘：每斷口的合-分（金短時間），分-合（無電流間隔時間），分-合-分。
4、彈跳：合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
5、速度：剛分、剛合速度，重合閘速度，時間—行程特性曲線。
6、行程：總行程，開距，超行程，過沖行程，反彈幅值。
7、電流：分、合閘線圈的分、合閘電流值、電流波形圖。
8、動作電壓：機內提供DC30-250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗。

YTC3982斷路器動特性分析儀特點
1、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、較強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，準確測量。
3、通用式測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
4、開關動作一次，取得開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U(xiǎn)盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
時間	量程	4000.0ms
	分辯率	0.1ms
	誤差	①100ms以內 0.1ms ±1個字 ②100ms以上 0.1% ± 1個字 ③同期
速　度	量程	20.00m/s
	分辯率	0.01m/s
	誤差	①0-2m/s以內 ±0.1m/s±1個字 ②100ms以上 ±0.2m/s±1個字
行程	量程	真空斷路器	50.0mm
		SF₆斷路器	300.0mm
		少油斷路器	600.0mm
	分辯率	真空斷路器	0.1mm
		SF₆斷路器	1mm
		少油斷路器	1mm
	誤差	真空斷路器	1%±1個字
		SF₆斷路器	1%±1個字
		少油斷路器	1%±1個字
電流	量程	20.00A
	分辯率	0.01A
使用環境	輸入電源	220V±10% 50Hz ±10%
	大氣壓力	86～106kpa
	溫度	－10～40℃
	濕度	≦80%RH
安全性能	絕緣電阻	＞2MΩ
	介電強度	電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
電流	量程	20.00A
	分辯率	0.01A
合閘電阻	量程：1600Ω 分辨率：1Ω
輸出電源	DC30～250V數字可調/20A（瞬時工作）
外形尺寸	360mm(L)×280mm(W)×300mm(H)
重　　量	9kg

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
儀器主機	1臺
直線傳感器	1個
旋轉傳感器	1個
鋁合金包裝箱	1個
分合閘控制線	1套
斷口線	6根
地線	1根
電源線	1套
產品說明書	1份
產品合格證	1份
產品保修卡	1張
